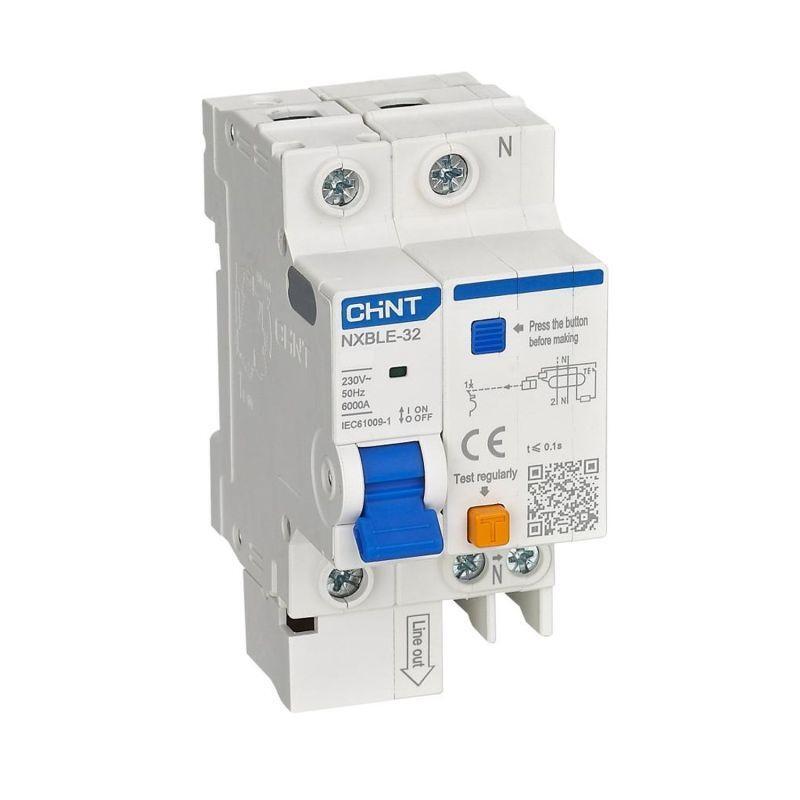

Автоматические выключатели дифференциального тока (АВДТ) серии NXBLE-32 предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 32 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NXBLE-32 нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 6 А до 32 А
Исполнение по числу полюсов – 1P+N; 2P; 3P; 3P+N; 4P
Тип характеристики мгновенного срабатывания – В, С, D
Предельная отключающая способность – 6000 А
Рабочая отключающая способность – 6000 А
Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA
Тип АВДТ – AC
Конструктив устройства – электронное
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов
АВДТ серии NXBLE-32 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X1;
- сигнальный контакт аварийного срабатывания AL-X1;
- независимый расцепитель SHT-H3 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
