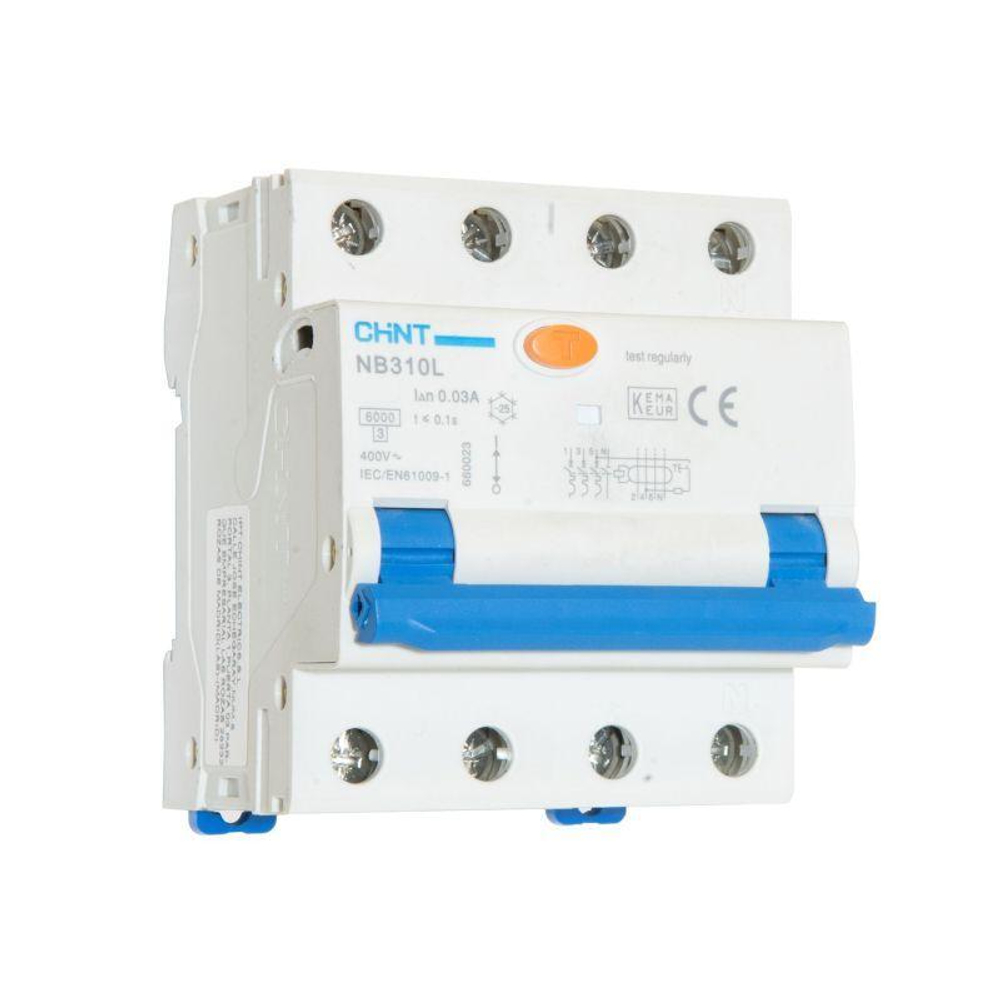

Автоматические выключатели дифференциального тока (АВДТ) серии NB310L предназначены для применения в однофазных сетях переменного тока напряжением до 230 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NB310L нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 6 А до 40 А
Исполнение по числу полюсов –2P; 3P+N
Тип характеристики мгновенного срабатывания – В, С
Отключающая способность – до 6000 А
Ном. отключающий дифференциальный ток – 30 мA; 300 мA
Тип АВДТ – А, AC
Конструктив устройства – электромеханический
Механическая износостойкость – 10000 циклов В/О
Электрическая износостойкость – 2000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели дифференциального тока (АВДТ) серии NB310L дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- независимый расцепитель S9 или расцепитель минимального напряжения V9.
