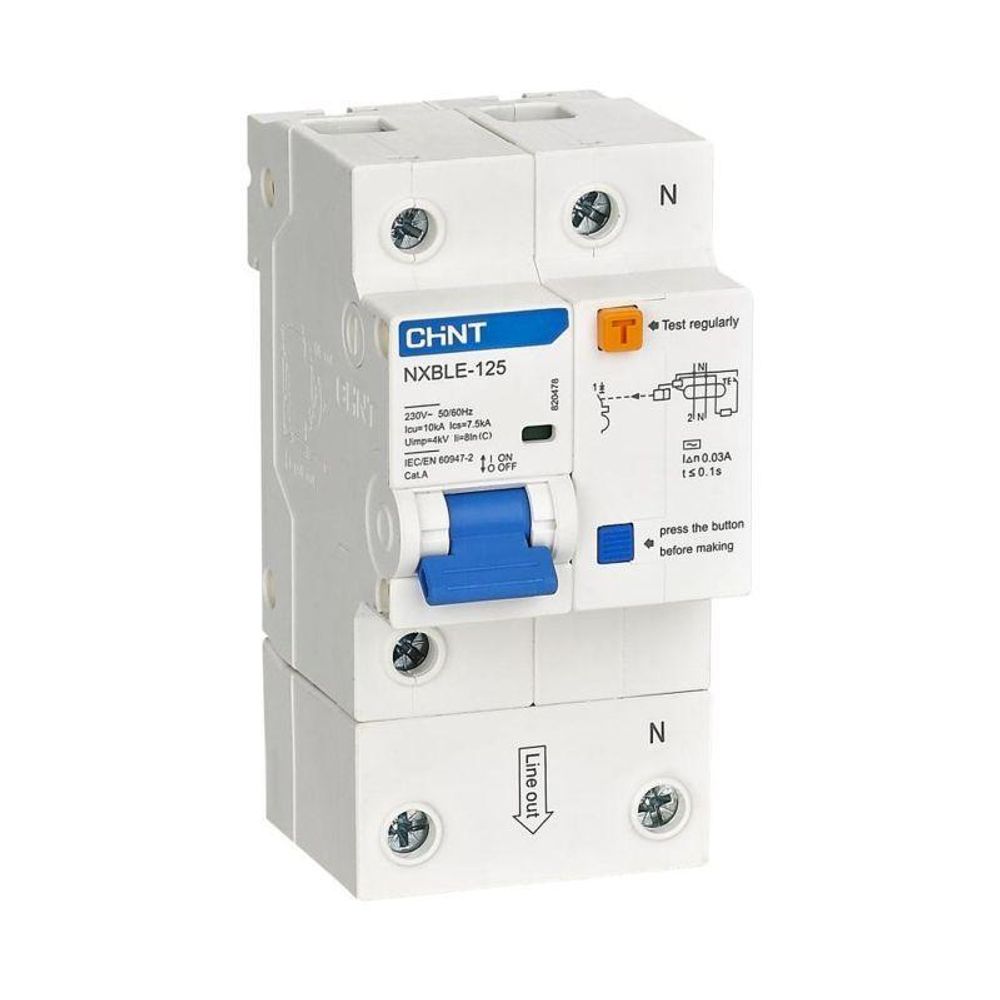

Автоматические выключатели дифференциального тока (АВДТ) серии NXBLE-125 предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 125 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NXBLE-125 нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 63 А до 125 А
Исполнение по числу полюсов – 1P+N; 2P; 3P; 3P+N; 4P
Тип характеристики мгновенного срабатывания – С, D
Предельная отключающая способность – 10000 А
Рабочая отключающая способность – 7500 А
Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA
Тип АВДТ – AC
Конструктив устройства – электронное
Механическая износостойкость – 6000 циклов В/О (In ? 100A); 4000 циклов В/О (In > 100A)
Электрическая износостойкость – 2000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов
АВДТ серии NXBLE-125 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X3;
- сигнальный контакт аварийного срабатывания AL-X3.
