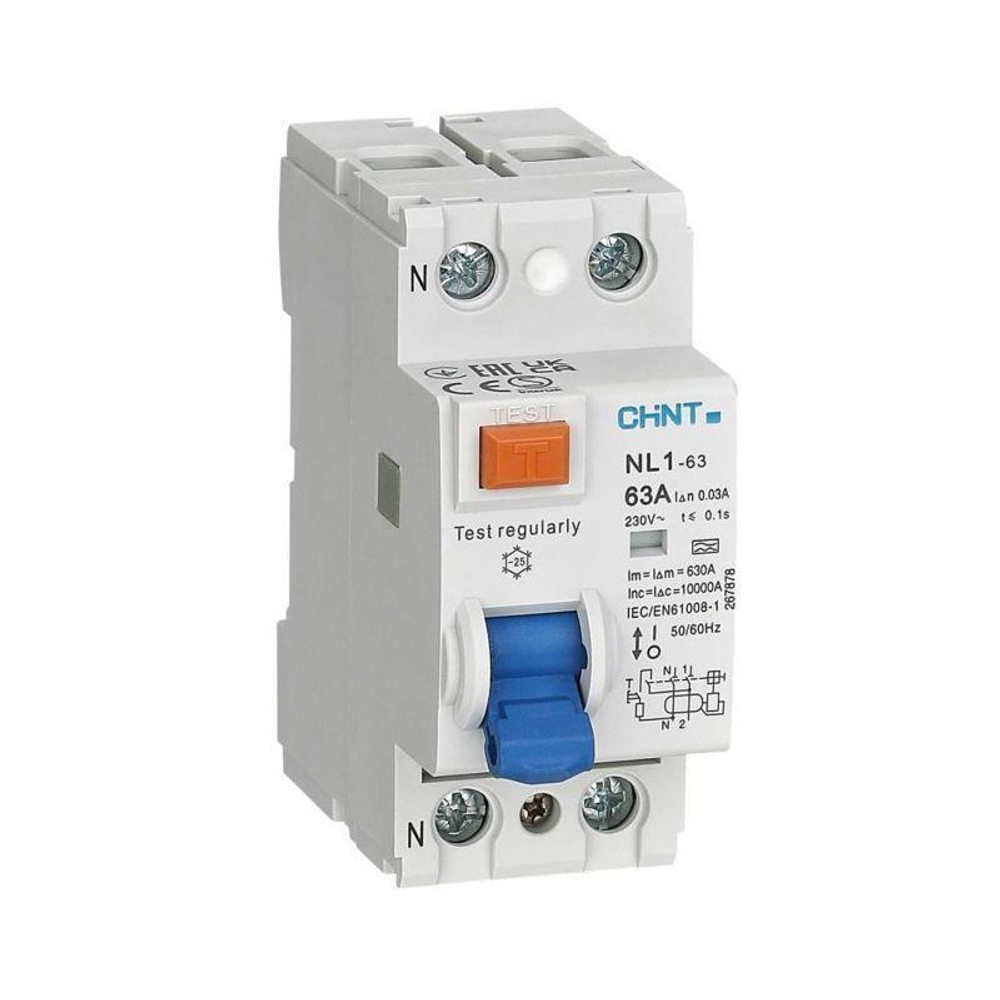

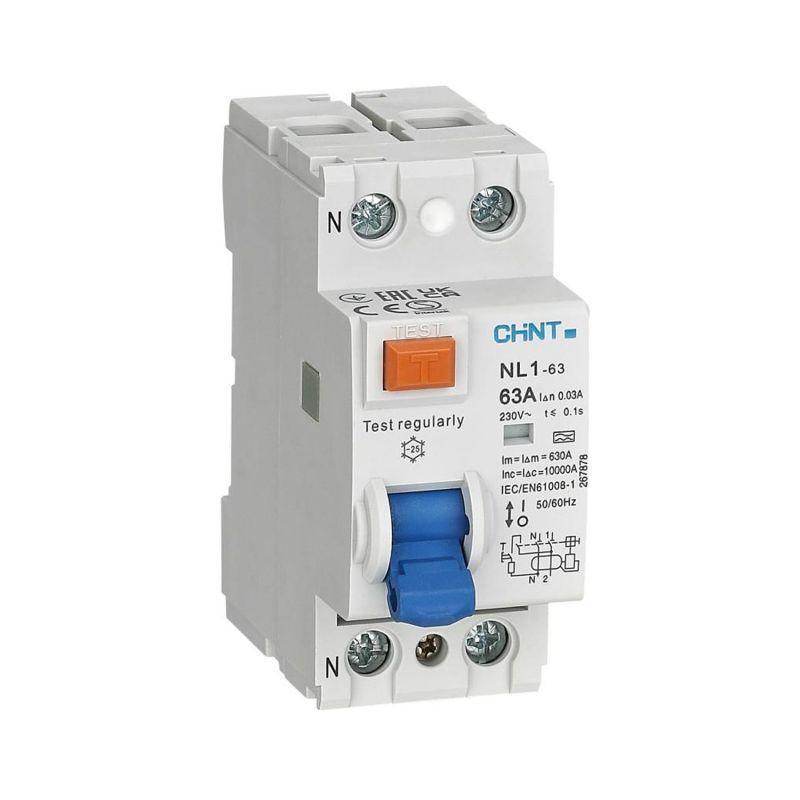

Устройства защитного отключения (УЗО) или выключатели дифференциального тока (ВДТ) серии NL1 предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 100 А для нечастых включений и отключений нагрузок, а также защиты от поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность ВДТ серии NL1 нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 16 А до 100 А
Исполнение по числу полюсов – 1P+N; 3P+N
Ном. отключающий дифференциальный ток – 10 мA; 30 мA; 100 мA; 300 мA
Тип ВДТ – AC, A
Конструктив устройства – электромеханический
Условный ток короткого замыкания – 6000А /10000 А
Электрическая износостойкость – 2000 циклов В/О
Механическая износостойкость – 2000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Сигнализация – окошко индикации положения главных контактов
