Устройства плавного пуска (УПП)

Когда асинхронный двигатель запускается напрямую от сети, в первые секунды он потребляет ток в 5–8 раз выше номинального. Для самого мотора это тепловой удар по обмоткам. Для сети — просадка напряжения, которая бьет по соседнему оборудованию. Для механики — рывок нагрузки, который изнашивает муфты, редукторы и трубопроводы. Устройство плавного пуска решает все три проблемы сразу: запуск двигателя без скачка, удара по сети и механических рывков. Это одно из самых простых и надежных решений в промышленной автоматике.

Как работает УПП

Устройство плавного пуска встраивается между сетью и двигателем. Внутри установлены силовые тиристоры, которые ограничивают напряжение и ток на обмотках в момент пуска и постепенно поднимают его до номинального за заданное время. Двигатель разгоняется плавно, ток нарастает контролируемо, нагрузка на механику минимальна.

После выхода на рабочие обороты УПП может шунтироваться контактором — двигатель переходит на прямое питание от сети, а устройство остается в дежурном режиме до следующего пуска. Современные модели также обеспечивают плавную остановку, что особенно важно для насосов и вентиляторов: предотвращает гидроудары и останов крыльчатки с выбегом.

Преимущества применения

Правильно выбранное устройство плавного пуска обеспечивает:

• Снижение пусковых токов до 2–4 номиналов вместо 5–8, что снимает нагрузку на питающую сеть и защищает кабельную инфраструктуру.
• Защиту электродвигателя от тепловых перегрузок при частых пусках, что продлевает срок службы обмоток.
• Уменьшение нагрузки на механические узлы, что снижает износ редукторов, муфт, ременных передач и трубопроводной арматуры.

Встроенная промышленная автоматика позволяет настроить время разгона, ток пуска и параметры торможения под конкретное оборудование. Итог — оно работает дольше, ремонт нужен реже, аварийных остановок меньше.

Где применяются

Устройства плавного пуска ставят везде, где важны плавный запуск двигателя и защита сети от бросков тока и падения напряжения. Основные применения:

• насосные агрегаты: водоснабжение;
• ирригация — плавный пуск и останов предотвращают гидроудары в трубопроводах;
• вентиляторы и компрессоры: постепенный разгон снижает нагрузку на ременную передачу и подшипники при старте;
• конвейеры и транспортеры: плавный старт исключает рывок ленты и просыпание груза;
• насосные станции в ЖКХ и промышленности: снижение просадки напряжения в сети при пуске мощных двигателей.

УПП особенно эффективны там, где двигатель запускается часто или работает в цикличном режиме.

Как выбрать устройство плавного пуска

Главные параметры при выборе: номинальный ток двигателя, напряжение питания и режим работы. Ток УПП должен соответствовать или превышать номинал двигателя с учетом условий эксплуатации. Напряжение: 220 В для однофазных приводов, 380 В для трехфазных. Дополнительно смотрят на наличие встроенного байпаса, защиту (от перегрева, обрыва фазы, превышения тока) и возможность управления по внешнему интерфейсу.

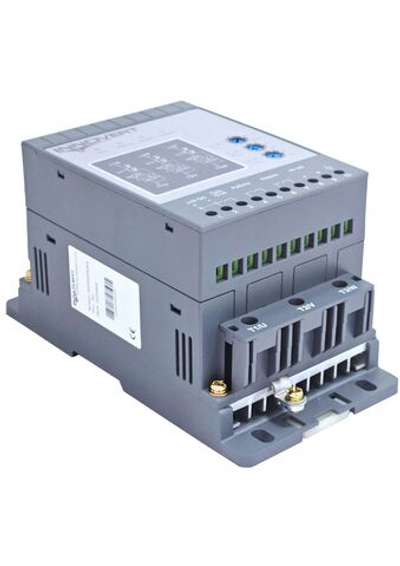

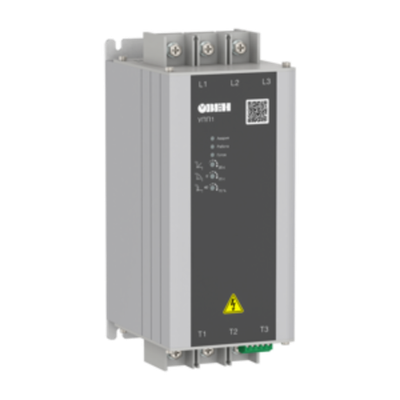

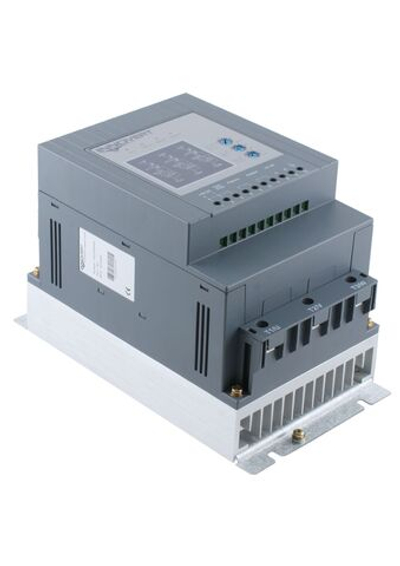

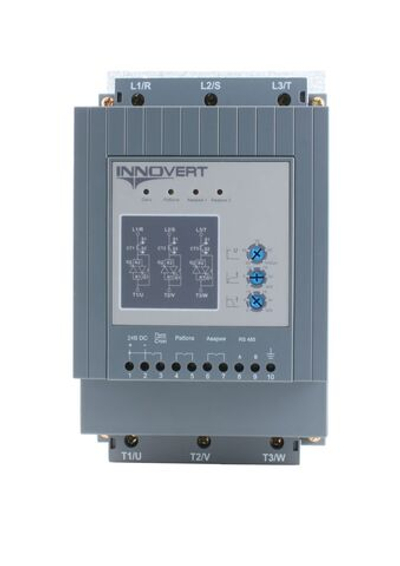

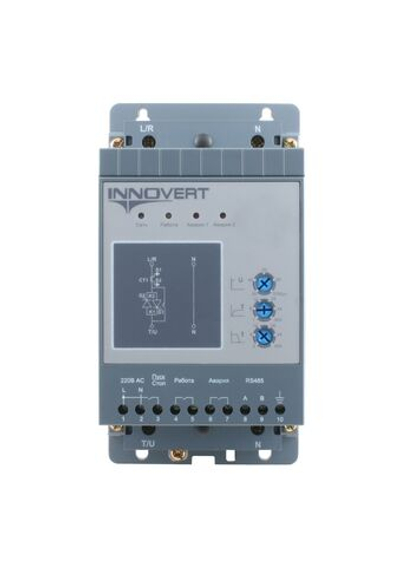

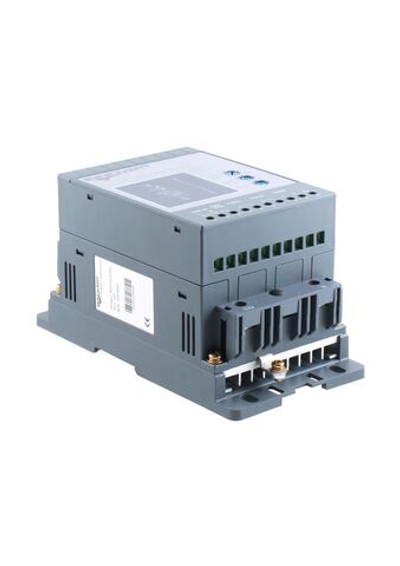

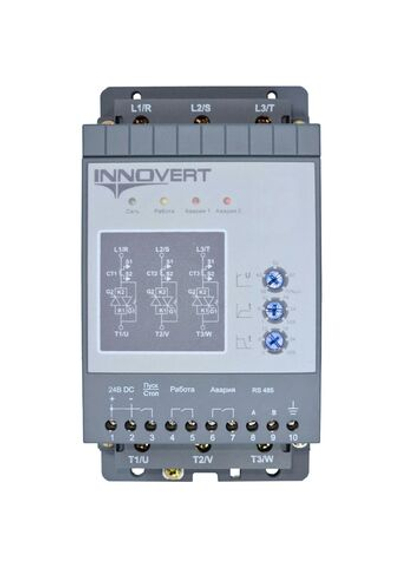

Если нужна не только защита при пуске, но и регулировка скорости в рабочем режиме, лучше купить преобразователь частоты. Наши специалисты помогут разобраться, какой вариант подходит для вашей задачи. В каталоге представлена продукция от проверенных производителей: CHINT, ОВЕН и INNOVERT. Вы можете купить УПП мощностью от 1,1 до 55 кВт, напряжением 220 В и 380 В. При необходимости проводим пусконаладку на объекте. Прямые поставки позволяют нам устанавливать оптимальные цены и гарантировать заявленное качество.
