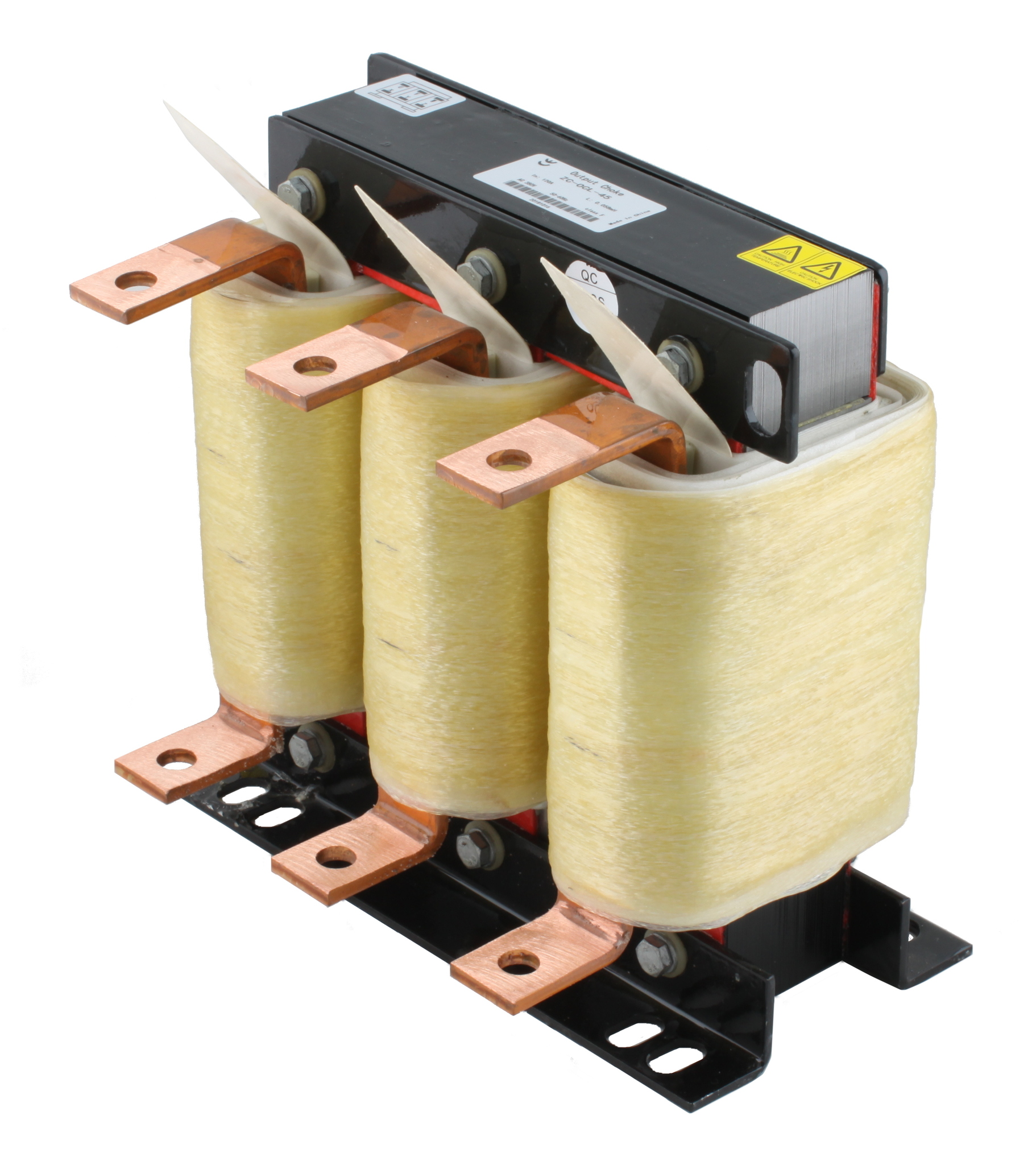

Дроссель трёхфазный INNOVERT ZC-OCL-280, ток 600 А
Рекомендации по применению дросселей для преобразователей частоты (ПЧ)
Для обеспечения надежной работы и защиты преобразователя частоты от повреждений рекомендуется использование входных и выходных дросселей. Ниже приведены случаи, когда их установка является обязательной или настоятельно рекомендуется.
1. Входные дроссели
Назначение: Защита преобразователя от импульсных перенапряжений и значительного дисбаланса фазных напряжений (более 2%) в сети питания.
Когда необходимо устанавливать:
-
Обязательно: Для ПЧ мощностью 37 кВт и выше, поставляемых нашей компанией.
-
Рекомендуется: При наличии одного или нескольких из следующих факторов риска:
-
Работа рядом с мощным силовым оборудованием (другие приводы, выпрямители, корректоры коэффициента мощности).
-
Частые пуски электродвигателей напрямую от сети (через магнитные пускатели или софт-стартеры).
-
Нестабильность в системе электроснабжения.
-
Использование сварочного оборудования вблизи ПЧ.
-
Важное замечание по гарантии:
Повреждения ПЧ, вызванные импульсными перенапряжениями или некачественным напряжением питания, не являются гарантийными случаями. Отсутствие входного дросселя при эксплуатации в "плохой" сети может послужить основанием для отказа в гарантийном обслуживании.
2. Выходные дроссели
Назначение: Защита преобразователя от повреждений, связанных с длинной моторной линией, работой на несколько двигателей и короткими замыканиями.
Когда необходимо устанавливать:
-
При большой длине кабеля до двигателя:
-
Более 30 метров для кабеля любого типа.
-
Более 45 метров для неэкранированного кабеля.
-
(Точные значения в зависимости от мощности указаны в разделе «Документация»).
-
-
При питании нескольких двигателей от одного ПЧ:
-
Схема "Веер": Все кабели двигателей подключены непосредственно к выходу ПЧ. Установка дросселей обязательна.
-
Схема "Шлейф": От ПЧ отходит один общий кабель, к которому двигатели подключены последовательно. Установка дросселей настоятельно рекомендуется.
-
Дополнительное преимущество:
Выходные дроссели значительно снижают вероятность выхода из строя преобразователя при коротких замыканиях в цепи двигателя, включая замыкания на землю.
