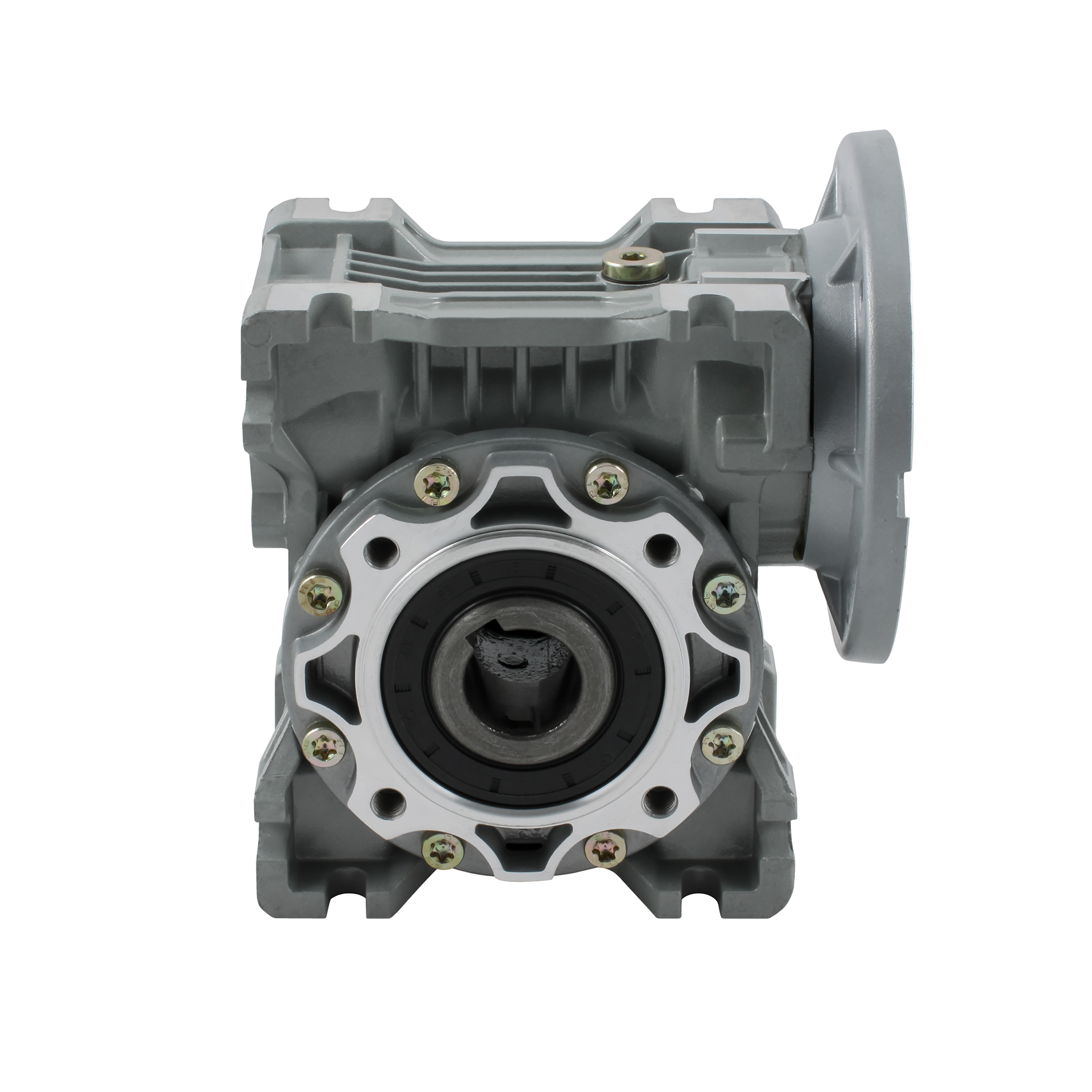

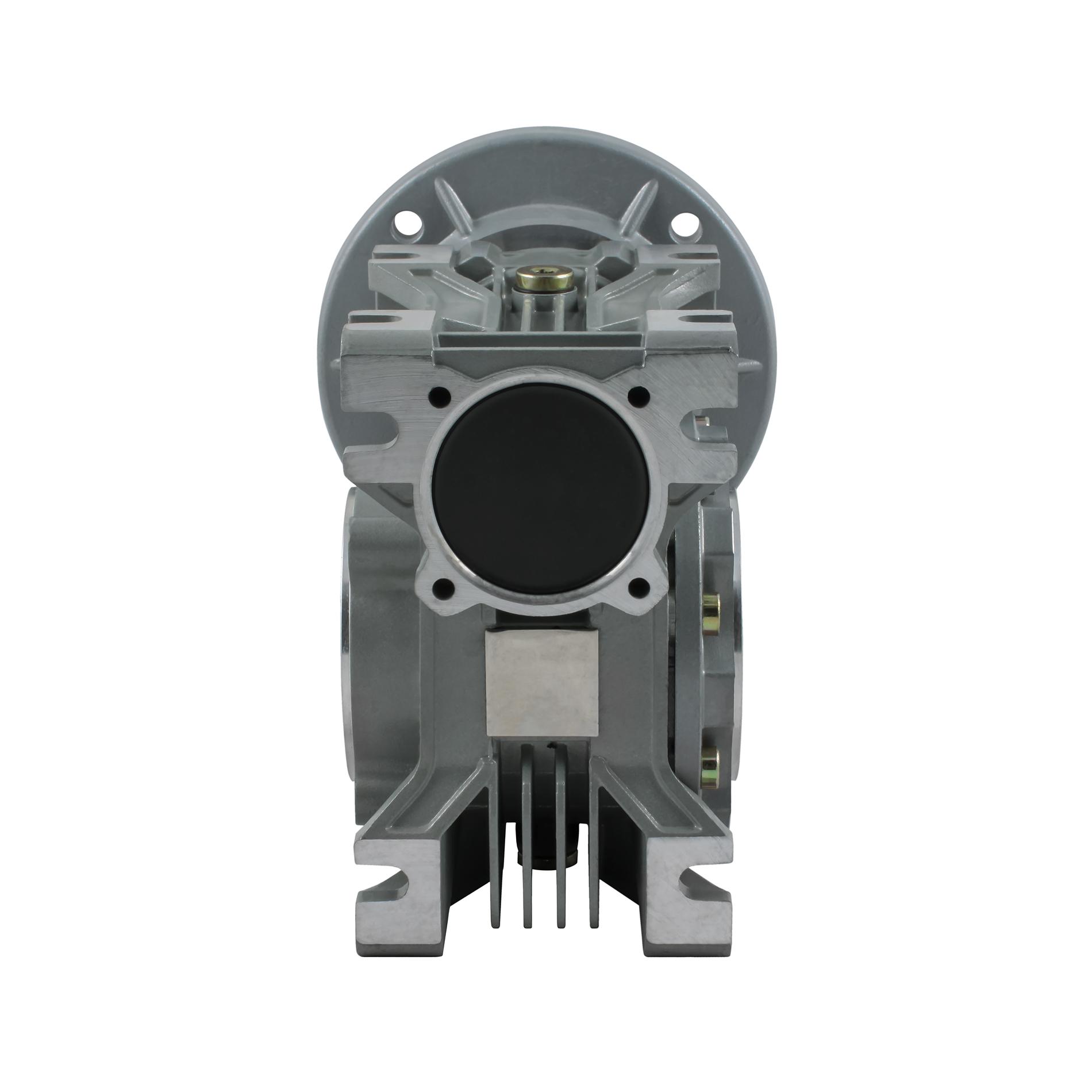

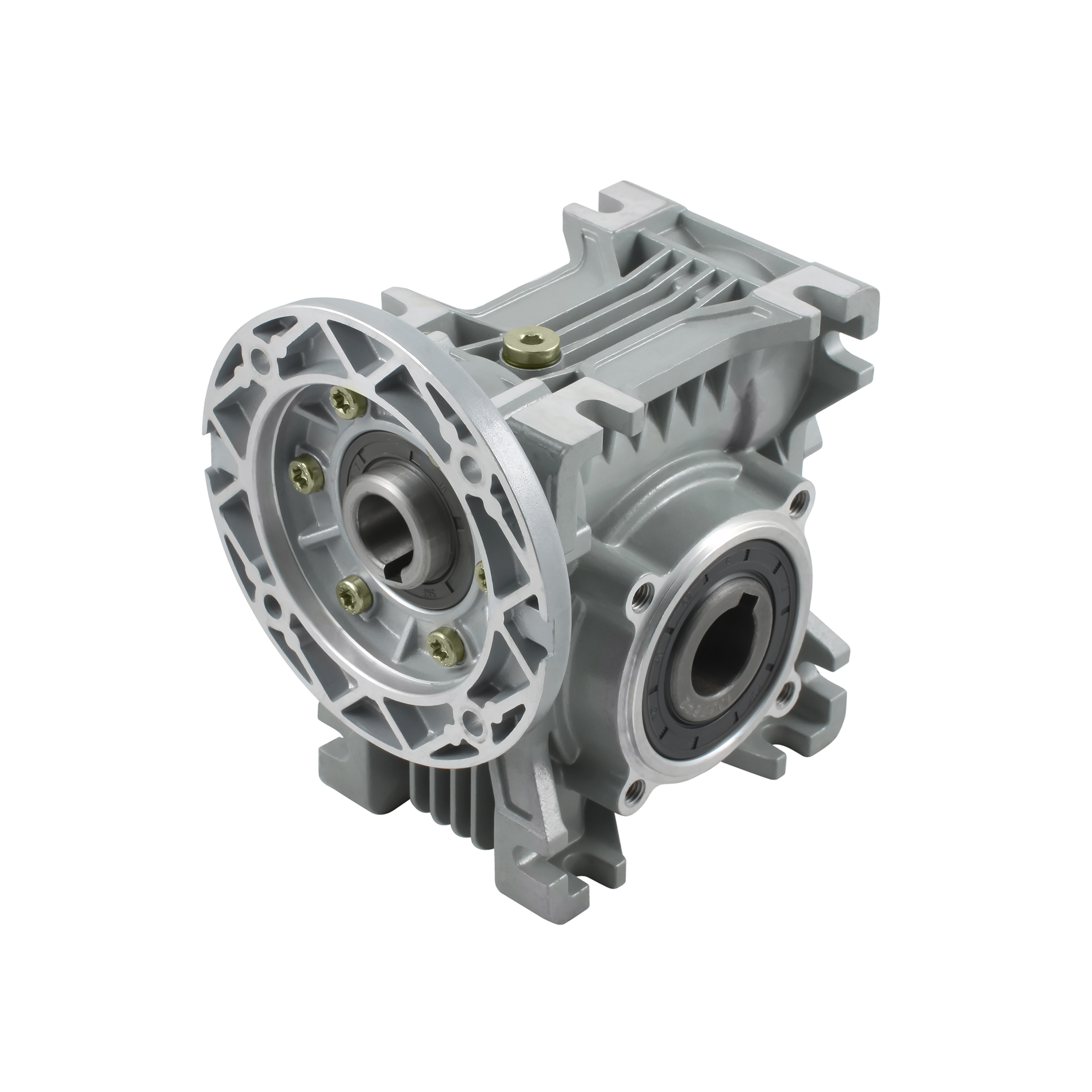

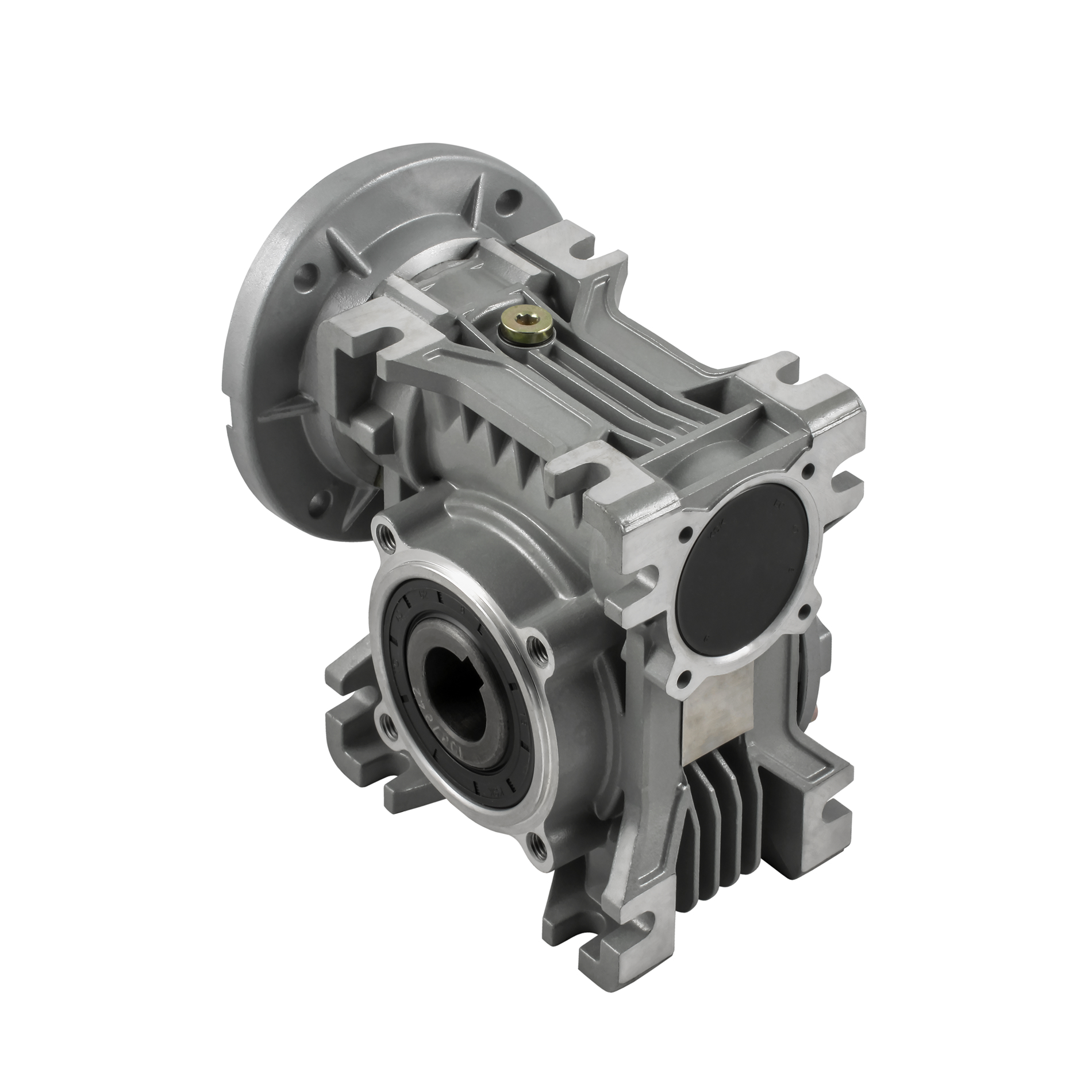

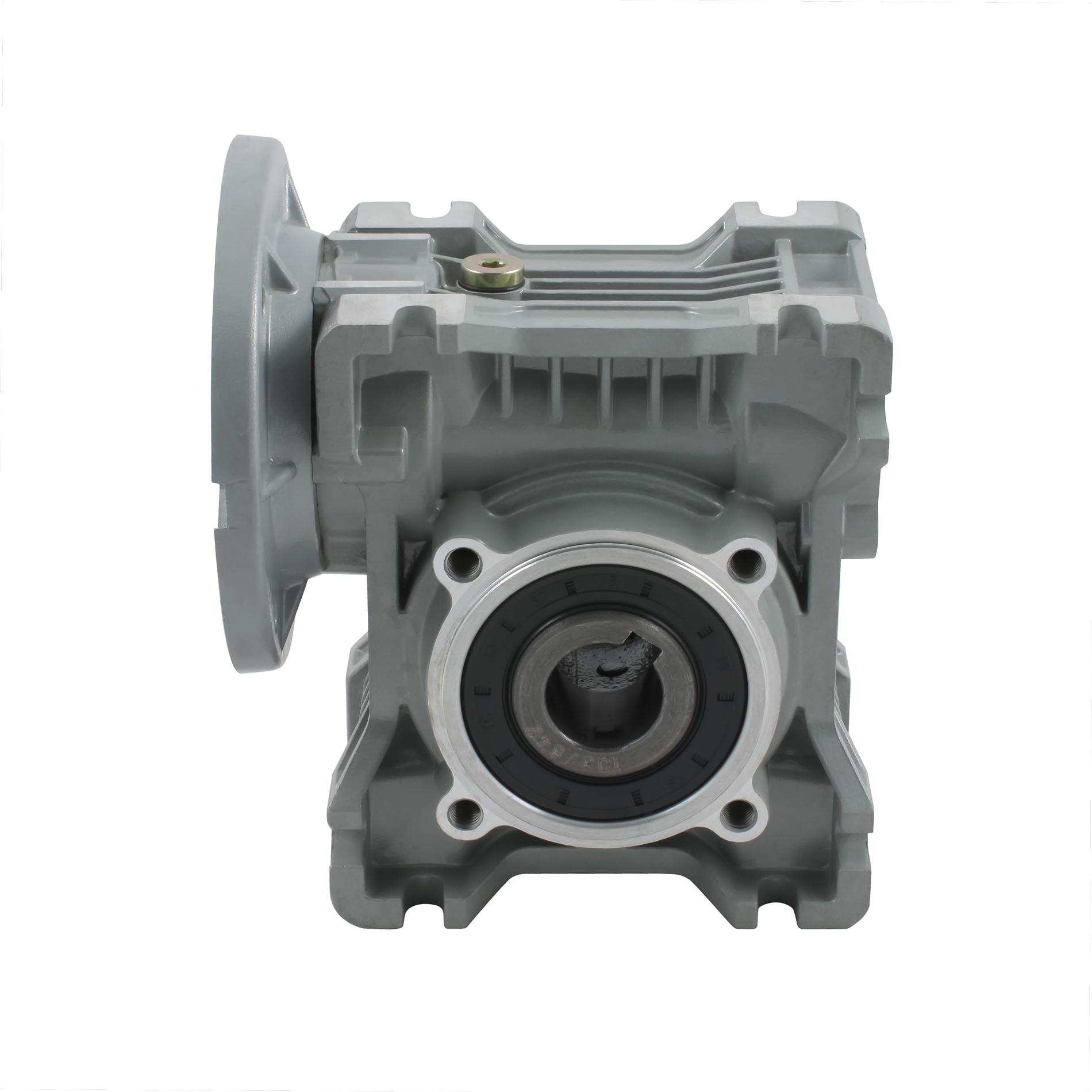

Редуктор червячный INNORED 050 (i=10) вал вх./вых. 105*14/25 мм, IRWD050-10-71B14

Червячный редуктор IRWD050-10-71B14 представлен в типоразмере 050 и имеет передаточное число 10. Полый входной вал диаметром 105*14. Выходной вал типа 71B14 с диаметром 25 мм.

Особенности червячных редукторов INNORED

• Синтетическое масло в стандартной комплектации - возможна эксплуатация при температурах -25°С…+40°С (опционально можно заправить низкотемпературным маслом для работы при температурах -40°С…+50°С).
• Червячное колесо из оловянистой бронзы, стойкой к трению, что повышает ресурс работы.
• Высококачественные шариковые подшипники.
• Редукторы INNORED не нуждаются в техническом обслуживании – они заправлены синтетическим маслом на весь период эксплуатации, независимо от варианта монтажного положения

Червячные редукторы INNORED построены по модульному принципу: на складе отдельно хранятся базовые модули и принадлежности (фланцы моторные, выходные; реактивные штанги; выходные валы двух- и односторонние). Теперь Вы можете купить со склада собранный мотор-редуктор в кратчайшие сроки.

Червячный редуктор: устройство и принцип действия

Ключевые компоненты конструкции

Основу червячного редуктора формируют несколько важных элементов:

• Червяк (винт): Представляет собой стержень со специальной винтовой нарезкой. Он выполняет роль ведущего звена, входя в зацепление с зубьями колеса.

• Червячное колесо: Ведущее зубчатое колесо, которое находится в постоянном контакте с витками червяка. Изготавливается из материалов, отличных от материала червяка, для снижения износа.

• Корпус: Служит основанием агрегата. Он не только удерживает все детали, но и герметично содержит смазочные материалы, необходимые для эффективной работы и защиты от износа.

• Опорные подшипники: Обеспечивают плавное и стабильное вращение валов червяка и колеса, минимизируя энергопотери на трение.

Как работает редуктор

Принцип функционирования основан на преобразовании движения. Вращение от двигателя передается на червяк, чьи витки толкают зубья червячного колеса, заставляя его проворачиваться. Это простое взаимодействие решает две ключевые задачи:

• Снижает число оборотов на выходном валу.

• Значительно повышает выходной крутящий момент.

Важной отличительной чертой таких редукторов является эффект самоторможения. Благодаря особой геометрии зацепления, червячное колесо не может привести во вращение червяк, что делает механизм безопасным и предотвращает обратный ход под нагрузкой.

Классификация по типу передачи

В зависимости от сложности конструкции, редукторы делят на:

• Одноступенчатые: Базовый и компактный вариант, состоящий из одной пары «червяк-колесо».

• Многоступенчатые: Включают две и более последовательных передач. Такая схема позволяет достигать очень высоких передаточных чисел, однако делает устройство более габаритным и сложным.

Сферы применения

Червячные редукторы нашли широкое применение в промышленности и технике благодаря своей надежности и компактности:

• Подъемно-транспортные машины: Лебедки, краны, где критически важна безопасность и самоторможение.

• Конвейерные линии: Для регулировки скорости транспортировки и точного позиционирования грузов.

• Промышленные станки и роботы: Обеспечивают точное и плавное перемещение узлов в станках с ЧПУ и роботизированных комплексах.

• Общепромышленные механизмы: Используются в ситуациях, когда требуется получить высокий момент при ограниченном монтажном пространстве.

• Системы автоматизации: Управление заслонками, клапанами и другими исполнительными устройствами.
